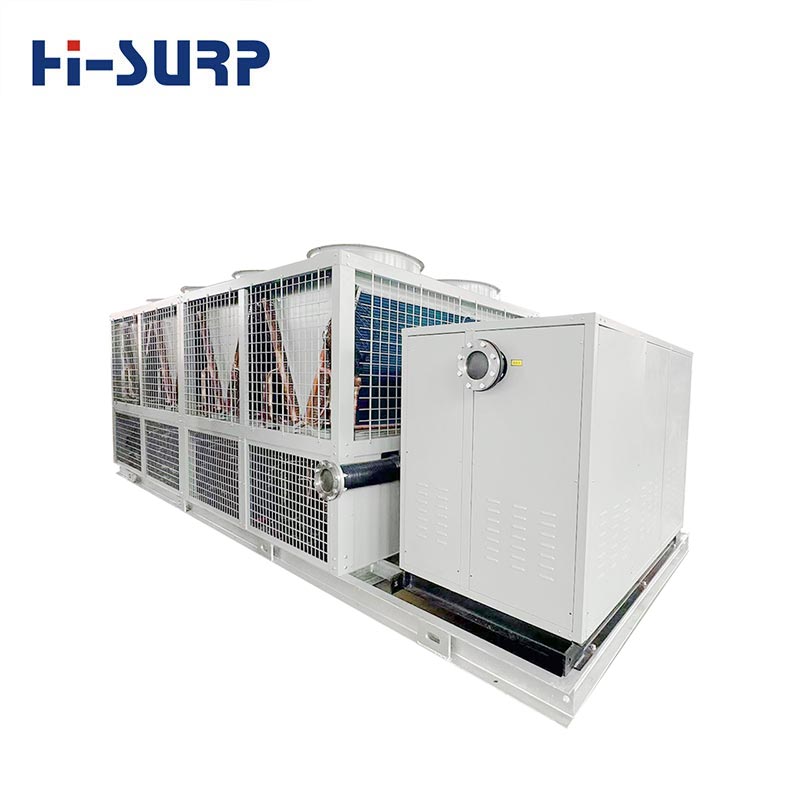

EVI oru aušinamas šilumos siurblys

Hisurp EVI oru aušinamas šilumos siurblys yra didelio našumo, aukštos kokybės įrenginys, kuriame įdiegta patobulinta garų įpurškimo (EVI) technologija, pagrįsta tradiciniais oru aušinamais aušintuvais / šilumos siurbliais. Jis ypač tinka projektams, kuriems keliami dideli šildymo galios reikalavimai žemos temperatūros aplinkoje (pvz., šiauriniai regionai, šaltas klimatas arba proceso šildymo scenarijai).

Siųsti užklausą

Kas yra EVI

EVI (patobulintas garų įpurškimas) EVI oru aušinamam šilumos siurbliui yra technologija, kuri pagerina kompresorių veikimas per tarpinį dujų įpurškimą (elektrinis įpurškimas). Jo pagrindinis principas yra:

Kompresoriaus suspaudimo proceso metu dalis šaltnešio garų, apdorojama tarpine medžiaga įvedamas šilumokaitis;
Tai padidina kompresoriaus išleidimo masės srautą ir entalpiją;
taip žymiai pagerinant žemos temperatūros šildymo galią ir sistemos efektyvumą.

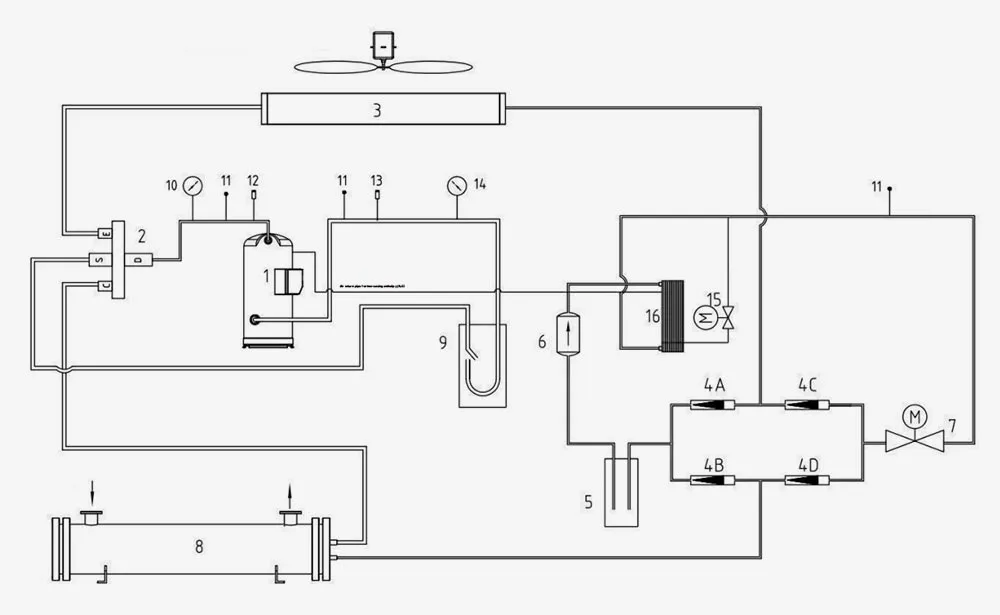

Kaip veikia EVI oru aušinamas šilumos siurblys

1. Slinkties kompresorius
2. Keturių krypčių vožtuvas
3. Oro pusės šilumokaitis
4. Atbulinis vožtuvas
5. Aukšto slėgio skysčio rezervuaras
6. Sausas filtras
7. Elektroninis išsiplėtimo vožtuvas
8. Korpuso ir vamzdžio šilumokaitis
9. Dujų ir skysčių separatorius
10. Aukšto slėgio matuoklis (praleidžiamas)
11. Apdorokite adatinį vožtuvą
12. Aukšto slėgio jungiklis
13. Žemo slėgio jungiklis
14. Žemo slėgio matuoklis (praleidžiamas)
15. Entalpiją didinantis elektroninis išsiplėtimo vožtuvas
16. Dujų kiekį didinantis entalpiją didinantis ekonomaizeris

Pastaba: dviguba eilutė yra šaldymo ciklas, viena eilutė yra reaktyvinės entalpijos didinimo ciklas

Šildant patvarų EVI oru aušinamą šilumos siurblį, šaltnešio cirkuliacijos kelias yra toks: kompresorius 1 → keturių krypčių vožtuvas 2 → korpuso ir vamzdžio šilumokaitis 9 → atbulinis vožtuvas 4B → aukšto slėgio skysčio rezervuaras 5 → sausas filtras 6 → elektroninis išsiplėtimo vožtuvas 7 → atbulinis vožtuvas 4C → oro pusės šilumokaitis 3 → keturių krypčių vožtuvas 2 → dujos-skystis separatorius 9 → kompresorius 1

Srovės entalpijos didinimo grandinė yra: plokštelinio šilumokaičio išėjimas → entalpijos didinimo elektroninis plėtimasis vožtuvas → plokštė šilumokaitis → amortizatorius → kompresorius

Ši diagrama yra viena sistema, o kita sistema atitinka šią sistemą.

Savybės

Strong Heating Capacity at Low Temperatures

Didelis šildymo pajėgumas esant žemai temperatūrai

Įprastų oru aušinamų šilumos siurblių našumas žymiai sumažėja žemiau -5 ℃.
Pažangūs EVI oru aušinami šilumos siurbliai gali stabiliai veikti esant -20 ℃ arba net žemesnei aplinkos temperatūrai.

Žymiai pagerintas šildymo pajėgumas

Žemos temperatūros sąlygomis šildymo pajėgumas padidėja 20–40%.

Didesnis energijos vartojimo efektyvumas

Patobulintas COP ir sumažintas veikimo energijos suvartojimas.

Saugesnis kompresoriaus veikimas

Efektyviai sumažinama išmetamųjų dujų temperatūra, sumažinama perkaitimo rizika.

Paruošimas prieš montavimą

1. Transportuojant į montavimo vietą EVI oru aušinamas šilumos siurblys turi būti kruopščiai patikrintas pagal visų elementų pakuočių sąrašą. Jei yra kokių nors pažeidimų ar trūksta dalių, apie tai nedelsiant pranešama Hisurp gamyklai.
2. Naudotojas turi pateikti nedeformuojamą standųjį pamatą arba betoninį pagrindą. Pamatai turi būti lygūs ir atlaikyti paties EVI oru aušinamo šilumos siurblio svorį: visam įrenginiui jį galima pastatyti tiesiai ant laikančiosios sijos pagal brėžinį (žr. I priedą).
3. EVI oru aušinamas šilumos siurblys gali būti pastatytas gerai vėdinamoje vietoje, pavyzdžiui, stoge, balkone ar bet kurioje patogioje vietoje šalia oro kondicionavimo vietų. Aplink įrenginį turi būti pakankamai vėdinimo erdvės, o aplink įrenginio priekį ir galą, kairę ir dešinę turi būti ne mažiau kaip 1,5 metro erdvės. Per 5 metrus nuo oro išleidimo angos neturi būti jokių kliūčių, trukdančių pučiamam oro srautui. Atstumas tarp įrenginio ir įrenginio oro įleidimo paviršiaus turi būti ne mažesnis kaip 3 metrai, kad būtų išvengta abipusių kiekvieno įrenginio trikdžių ir būtų paveiktas įprastas įrenginio veikimas (žr. II priedą).
4. EVI oru aušinamo šilumos siurblio ir paties įrenginio jungiamieji vamzdžiai turi būti paruošti pagal vietinius ŠVOK standartus.

Projekto atvejai

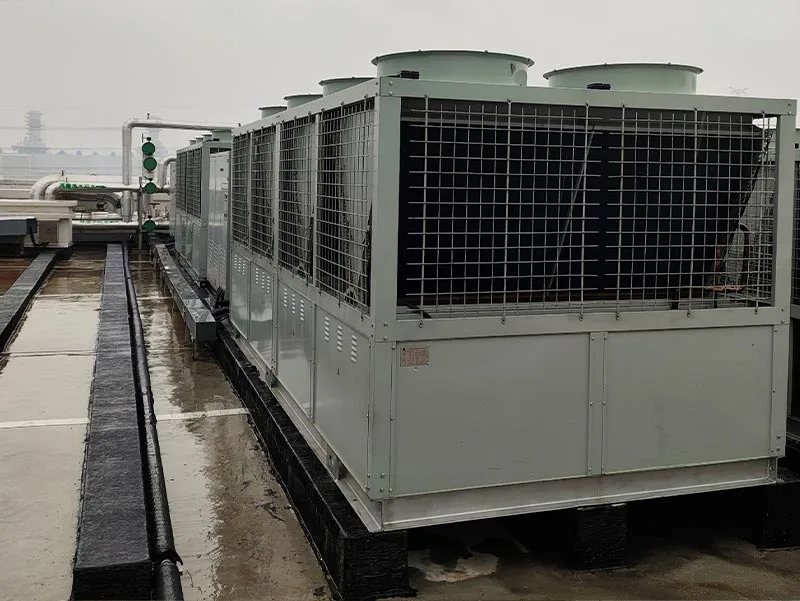

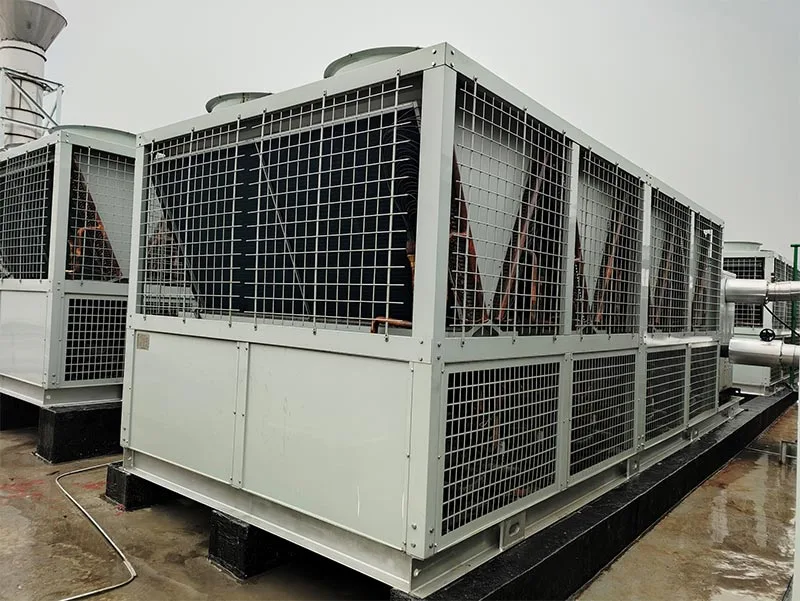

EVI oru aušinami šilumos siurbliai montuojami ant stogo.
