Tiesioginis gamyklinis padalintas kranas oro kondicionierius

„Split Crane“ oro kondicionierių tipai?

Yra trijų tipų HISURP padalytų kranų oro kondicionieriai:

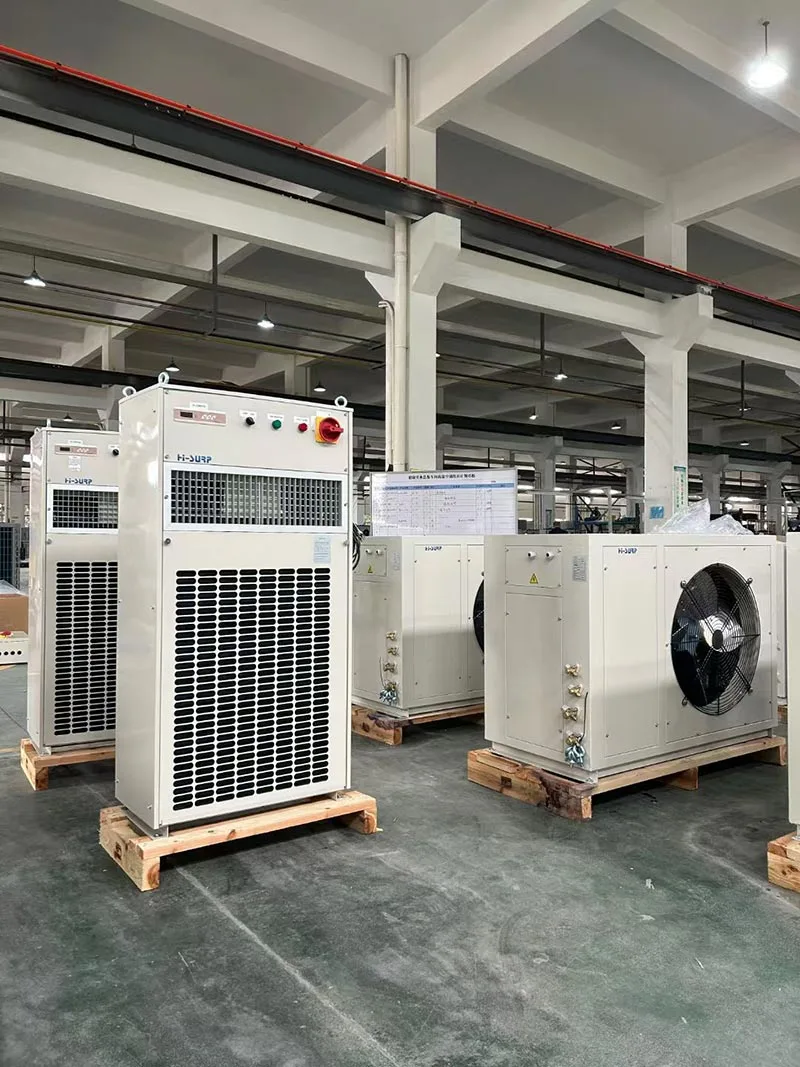

Skirtas oro kondicionieriams ant grindų stovintiems kranams,HISURPturi B seriją, tinka kabinoms, kuriose yra pakankamai ploto.

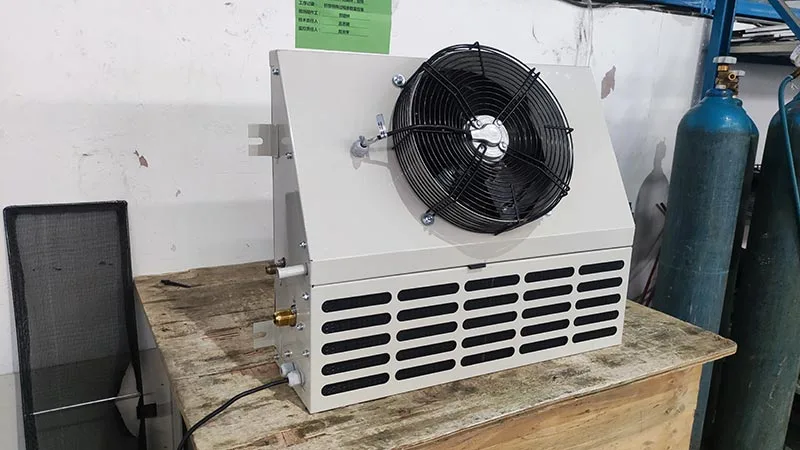

Skirta sieniniams oro kondicionieriams su kranu, HISURP turi panašios išvaizdos, pasvirusio paviršiaus ir kompaktiško dydžio BD/BG seriją. Ypatingas dėmesys turi būti skiriamas BG/BD montavimui (dėl skirtingų lašintuvų padėties; išgaravus šaltnešiui gali susidaryti kondensatas).

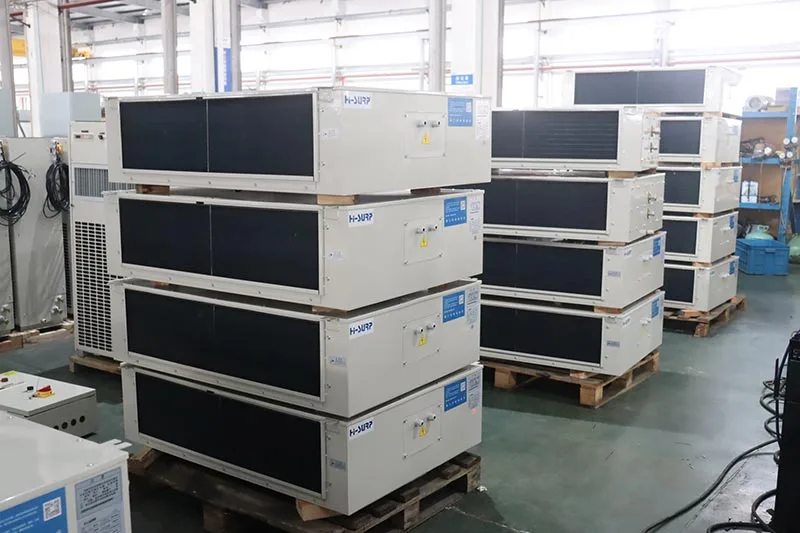

Skaldomiems lubų krano oro kondicionieriams HISURP turi BX seriją, kuri paprastai yra lubų centre, su oro išleidimo anga apačioje ir grįžtamuoju oru priekinėje ir galinėje pusėse.

HISURP Split Crane oro kondicionierių apžvalga

Aušinimo galia: 4~24kW

Šildymo galia: 3~10kW

Šaldymo agentas: R134a, R142b, R227ea, R515B, R236fa

Maitinimas: AC380/400/440-3PH-50Hz/60Hz

Darbinės aušinimo sąlygos: aplinkos DB temperatūra: 45°C; patalpų DB/WB temperatūra yra 30/24°C

Variniai vamzdžiai: reikalingi

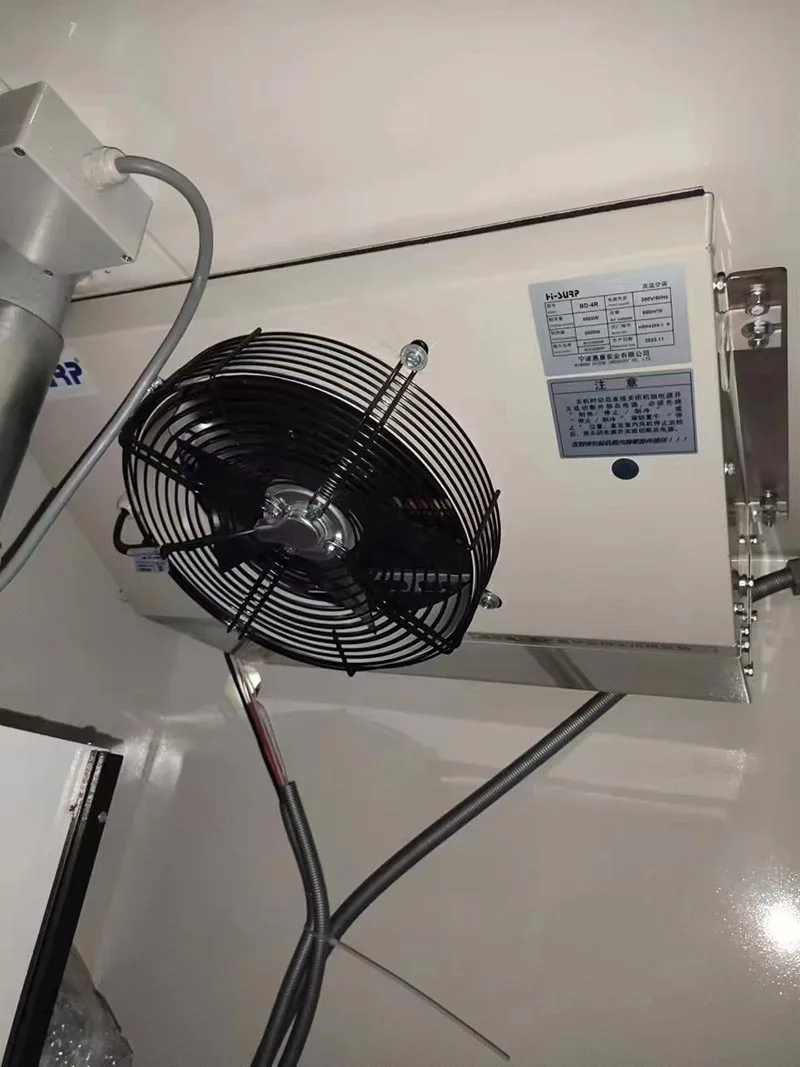

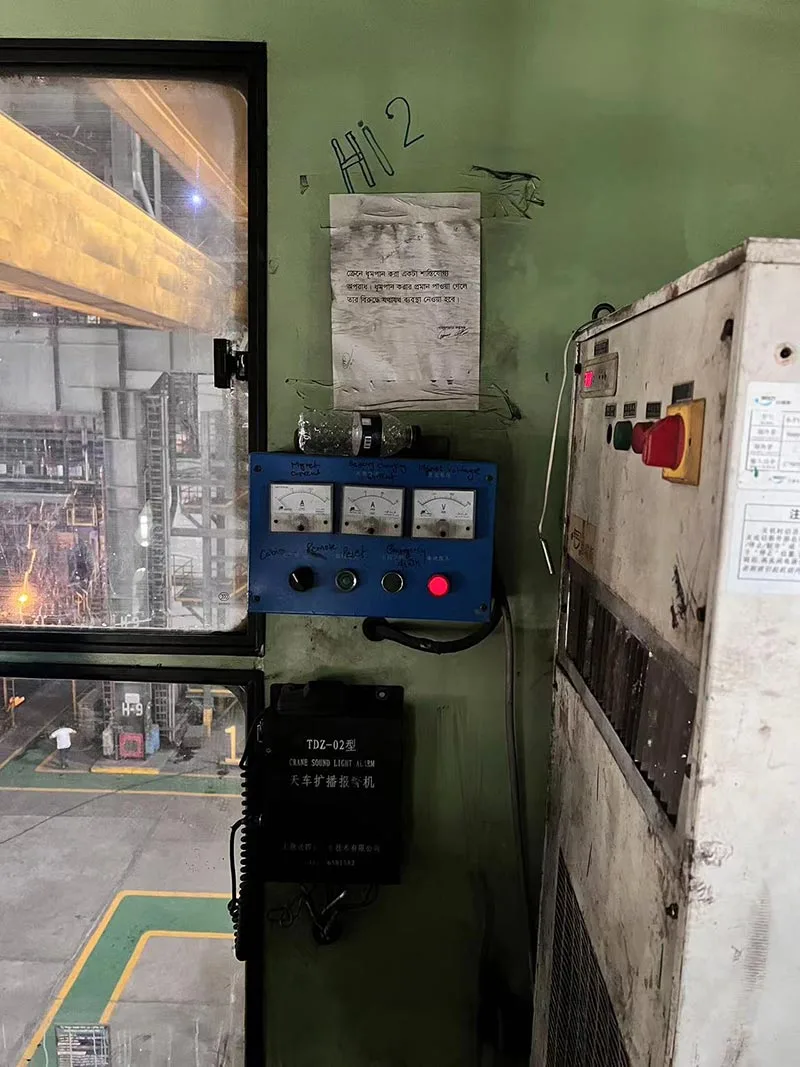

Kaip įdiegti HISURP Split Crane oro kondicionierius?

A.  Patikrinkite, ar montavimo padėtis palengvina varinių vamzdžių ir elektros laidų prijungimą;

B.  Užtikrinkite pamato lygumą, horizontalumą ir pakankamą tvirtumą ir prijunkite išorinį įrenginį prie tvirtinimo kojelių naudodami 4-M12 varžtus, veržles ir spyruoklines poveržles;

C.  Vidaus blokas lengvai nuvirsta, nes yra aukštas ir plonas, todėl jį reikia saugiai prijungti prie galinio vairuotojo kabinos skydelio per integruotą įrenginio tvirtinimo vietą;

D.  Įrenginys neturėtų būti montuojamas ten, kur galėtų patekti vandens lašai, nes tai gali sukelti elektros smūgį arba nuotėkį;

E.  Prieš montuodami šaltnešio vamzdžius patikrinkite, ar sąsajos uždarytos, o įstatydami vamzdelius uždarykite galinę sąsają, o vamzdeliuose nėra dulkių ar vandens;

F. Vidaus ir lauko įrenginiai prijungiami prie uždarymo vožtuvų su aušalo varinių vamzdžių lizdais, kurių matmenys yra Φ1/2" skysčio linijai ir Φ3/4" dujų linijai. Standartinis ilgis yra 5 m. Jei jis turi būti pailgas, vartotojas, pateikdamas užsakymą, turi apie tai atkreipti ypatingą dėmesį;

G.  Variniai vamzdžiai turi būti itin kruopščiai prijungti prie vingių, jei jie būtų suspausti. Šiai operacijai rekomenduojama naudoti vamzdžių lenkimo aparatą. Lenkimo spindulys yra (R) ≥70 mm. Jei vamzdeliai įtrūkę ar sulūžę, lenkimo kartoti negalima;

H. Abiejų vamzdžių galų vidaus ir lauko varžtinės jungtys turi būti saugios ir sandarios (prisukamos). Suvirinant turi būti užtikrinta plokščia suvirinimo siūlė ir be nuotėkio;

I. 25 kg/cm² azotas įpurškiamas į žemo slėgio aptarnavimo vožtuvą, o varinių vamzdžių jungtys arba suvirinimo siūlės tolygiai užpilamas muilu, kad būtų aptiktas nuotėkis. Jei iš žemo slėgio aptarnavimo vožtuvo nepatenka azoto, bus pradėtas vakuuminis siurbimas. Jei aptinkamas koks nors nuotėkis, jis turi būti pašalintas išleidus azotą ir vėl atliekamas nuotėkio aptikimas;

J.  Jei įrenginio viduje nėra vandens sandariklio, vandens sandariklis turi būti dedamas prie vidinio įrenginio išleidimo angos, kad būtų galima sklandžiai išleisti kondensuotą vandenį. Drenažo vamzdžiai turi būti montuojami žemiau nei įrenginio vandens indas;

K.  Visi laidai ir kabeliai turi būti tinkamai ir saugiai prijungti pagal scheminę laidų schemą, pateiktą kartu su įrenginiu, ir tikrai draudžiama, kad kabeliai būtų subraižyti ar suspausti spaudžiant linijos plokštę ir pan.

L.  Maitinimo linijos įkišamos per maitinimo ir valdymo linijos įvadą, kaip parodyta kontūro brėžinyje, o tada prijungiamos prie gnybtų „L1, L2, L3“ ir PE. Kitos linijos turi būti tiesiamos ta pačia kryptimi kaip ir maitinimo linija, kaip nurodyta grandinės schemoje. Visi kabeliai turi būti apvynioti metaline žarna, kai praeina per išvedžiojimo angas, ir tvirtai surišti juostelėmis.

M.  Atitinkamo skersmens variniai laidininkai parenkami pagal toliau pateiktą oro kondicionieriaus elektros laidų lentelę ir prijungiami pagal elektros schemą, pateiktą kartu su įrenginiu.

Oro kondicionieriaus elektros instaliacija

N.  Sumontavus vamzdžius, laidus ir drenažo vamzdžius, juostelės naudojamos variniams vamzdžiams, laidams ir drenažo vamzdžiams surišti 200–300 mm tarpu. Jungiamieji vamzdžiai turi būti gerai izoliuoti, nes aukšta atvirų varinių vamzdžių temperatūra gali pažeisti jungiamuosius laidus ir drenažo vamzdžius.

O. Vidinio įrenginio elektrinis dangtelis ir oro įsiurbimo grotelės turi būti gerai išdėstyti. Išorinio bloko skydelis dedamas atgal. Įrenginys elektrifikuojamas ir išbandomas aušinimo veikimo režimu (20-30 min.). Atsiradus vibracijai, nuotėkiui ar neįprastam gedimui ir pan., būtina nedelsiant pašalinti. Be to, naudotojas turi būti išmokytas naudotis oro kondicionieriumi.

P.  Jei įrenginyje yra fazių gedimų ir antifazių apsaugos, būtina patikrinti, ar maitinimas tinkamai prijungtas pagal atitinkamas vietines taisykles (pvz., Nacionalinį elektros kodeksą). Įtampa turi būti ne didesnė kaip ±15% vardinės įtampos;

K.  Jei toje vietoje, kur įrenginys yra sumontuotas, stipriai spinduliuoja aukštos temperatūros šaltiniai, naudotojas turi pastatyti pertvaras tarp šaltinių ir įrenginio.

HISURP Split Crane oro kondicionierių pritaikymas individualiems poreikiams

*Antikorozinė

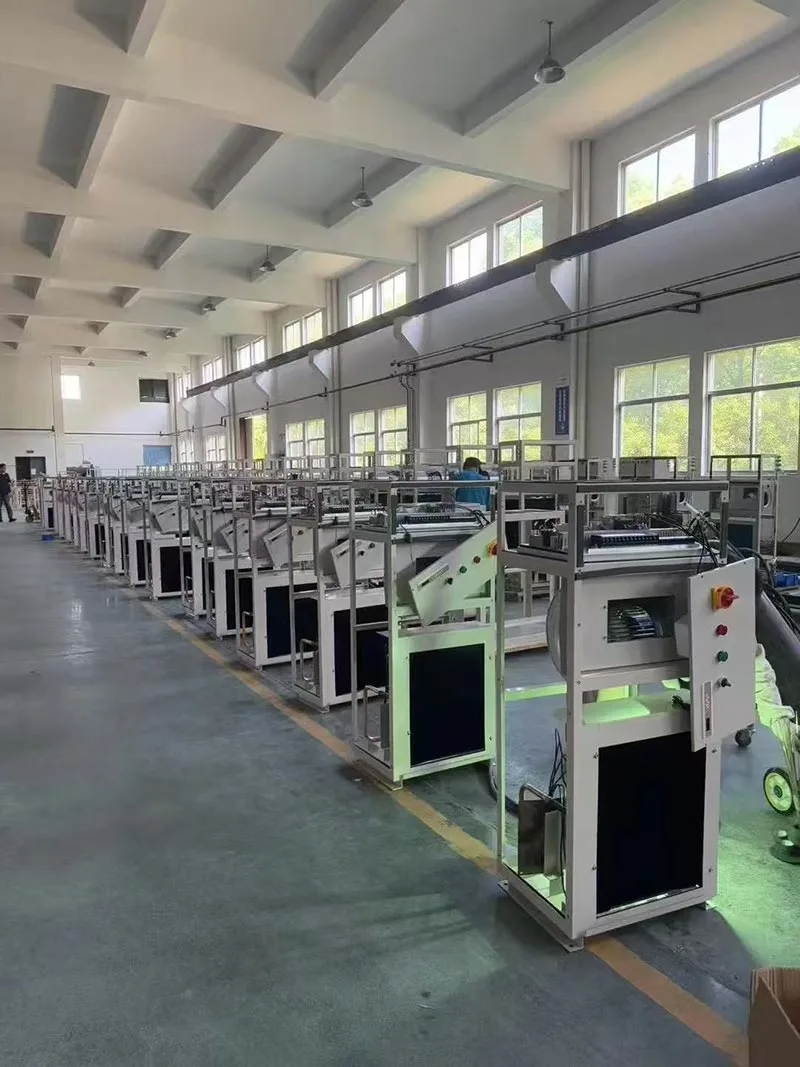

Šilumokaičio apsaugos nuo korozijos galimybės apima: dažymą; elektroforezė;  nanoelektroforezė; vario vamzdžių aliuminio pelekai. Žemiau esančiame paveikslėlyje parodyta elektroforezės schema.

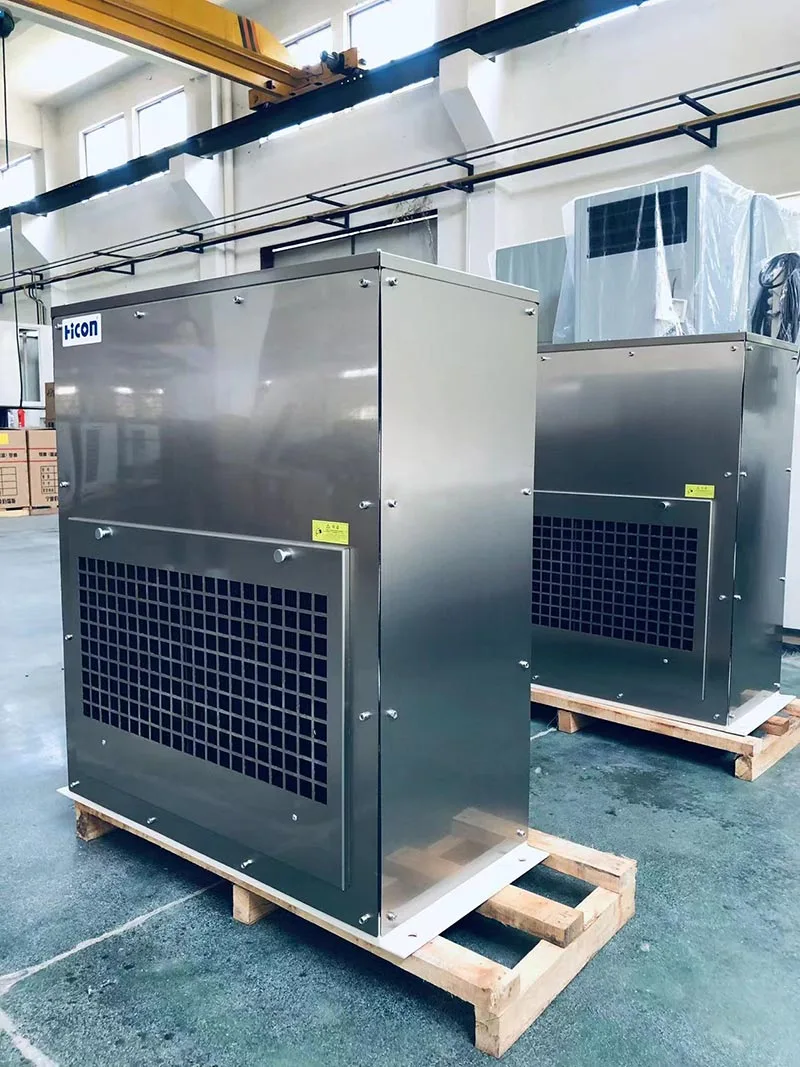

Lakštinio metalo apsaugos nuo korozijos galimybės apima: dažymą (standartas C3); cinkuotų lakštų elektroforezė + dažymas; ir nerūdijančio plieno. Žemiau esančiame paveikslėlyje parodyta nerūdijančio plieno schema.

* Atsparus sprogimui

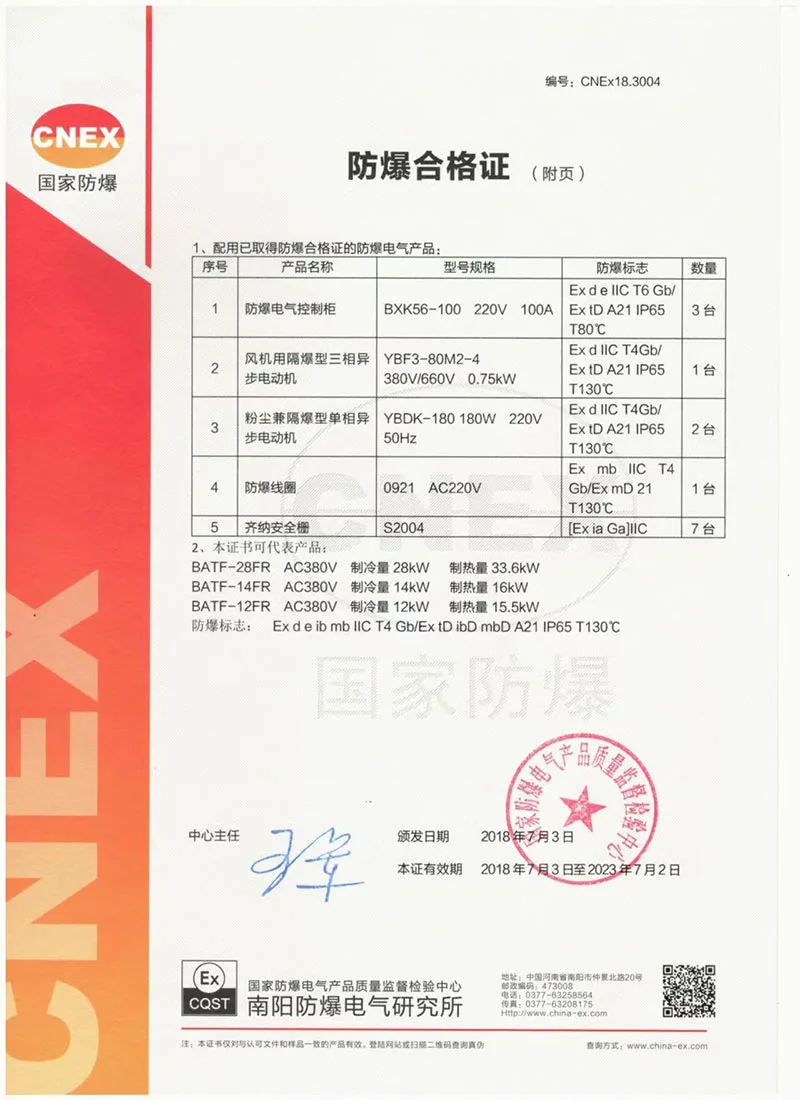

HISURP Split Crane oro kondicionieriai turi CNEX sertifikatą.

BT4 pirmiausia tinka 2 zonos pavojingų dujų zonoms, kurių maksimali paviršiaus temperatūra neviršija 135°C (dažniau naudojama).

CT4 tinka tiek 1, tiek 2 zonos pavojingoms dujų zonoms, kurių maksimali paviršiaus temperatūra neviršija 135°C.

Ir HISURP gali bet kurį iš jų.
