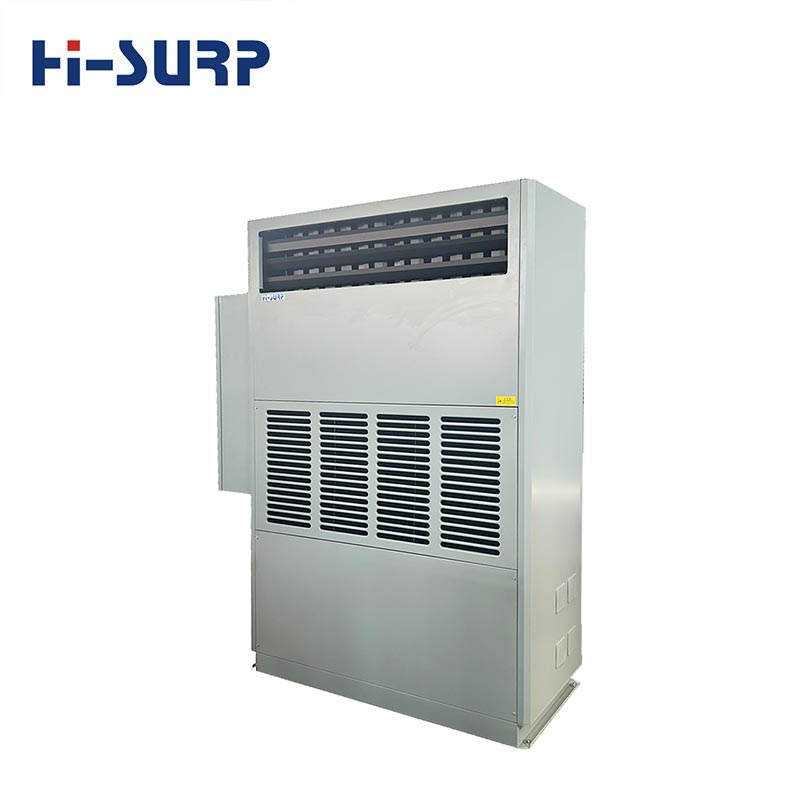

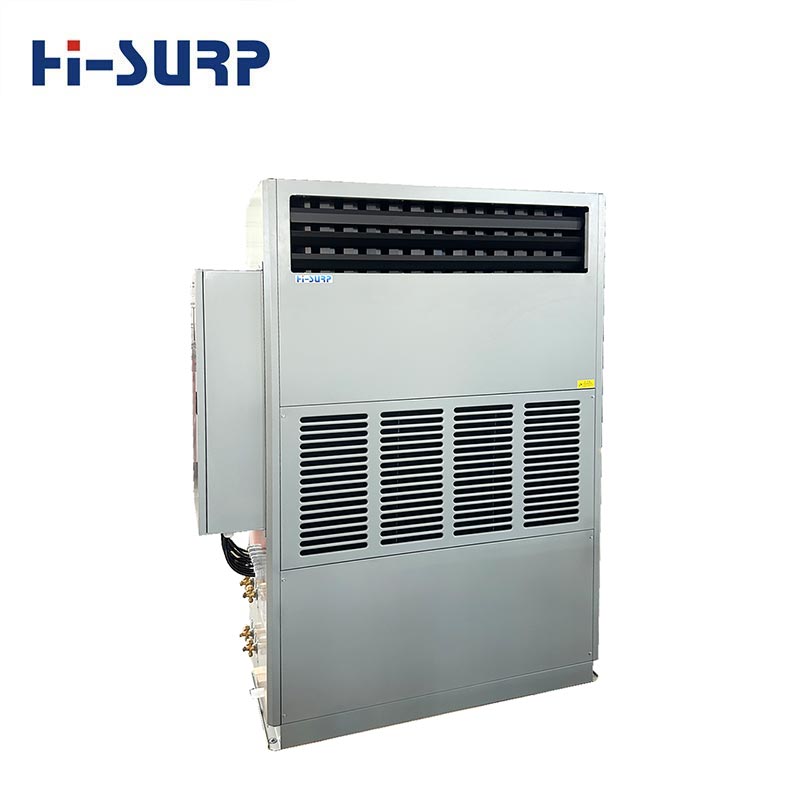

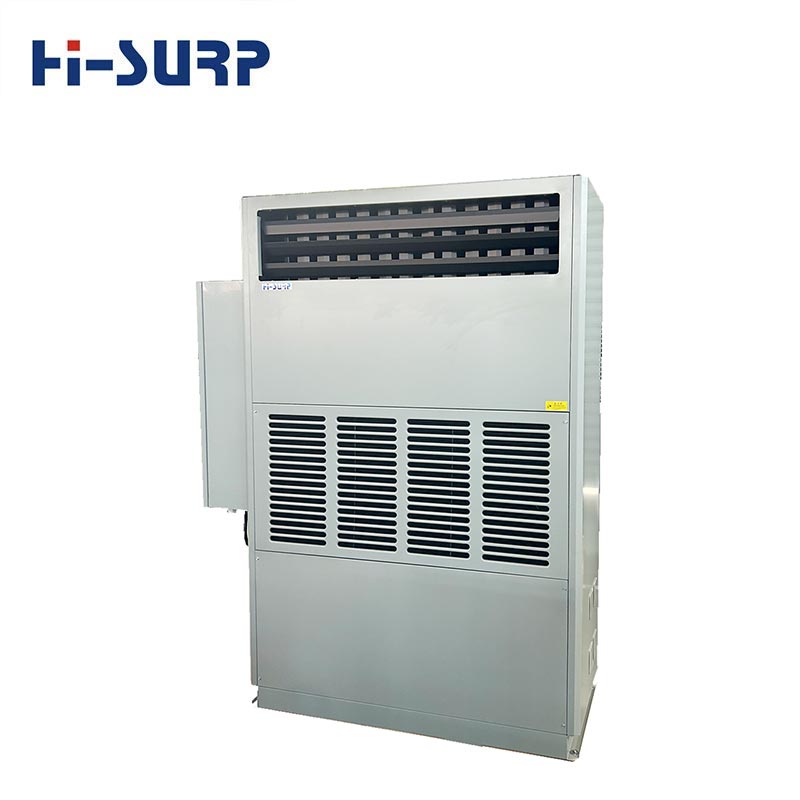

Hisurp Magnetic-Resistant Air Conditioner yra pramoninis oro kondicionierius, sukurtas specialiai stipraus magnetinio lauko aplinkai. Dėl daugiasluoksnės ekranavimo sistemos jis užtikrina stabilų ir patvarų įrenginio veikimą ≥2000GS magnetinio lauko aplinkoje.

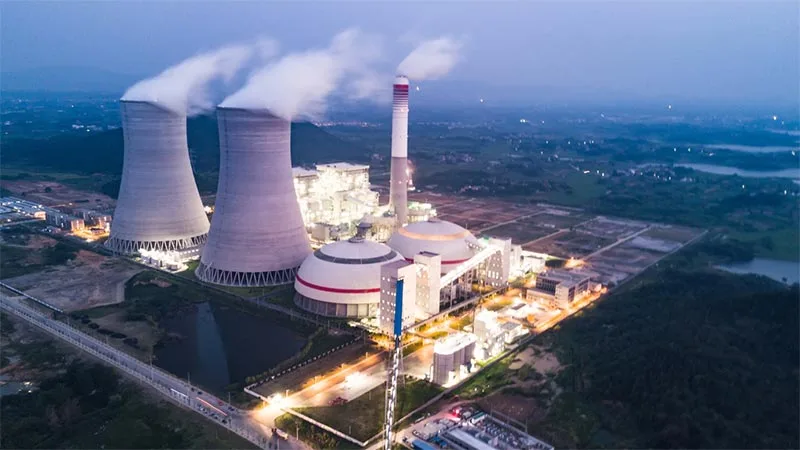

Magnetui atsparus oro kondicionierius tinka atominėms elektrinėms, didelio magnetinio lauko laboratorijoms, duomenų centrams,
ir kitose vietose, kurioms taikomi griežti elektromagnetinės aplinkos reikalavimai.
Tikslas
Magnetui atsparus oro kondicionierius efektyviai slopina elektromagnetinius trukdžius, užtikrina stabilų
valdymo sistema, prailgina įrangos tarnavimo laiką ir užtikrina pramoninės gamybos saugą.
Ekranavimo principas
Medžiagos ekranavimas
Naudojant didelio pralaidumo medžiagas, tokias kaip geležis ir nikelis, sugerti ir nukreipti magnetinius laukus, sumažinant magnetinį
lauko skverbtis (žemo dažnio elektromagnetiniams laukams).
Naudojant didelio laidumo medžiagas, tokias kaip varis ir aliuminis, kad būtų daromas odos poveikis magnetiniams laukams (pvz.
aukšto dažnio elektromagnetiniai laukai).
Struktūrinis ekranavimas
Ekranavimo efektyvumo gerinimas tinkamai suprojektuojant ekranavimo sluoksnio storį ir tarpus, užtikrinant vidinį
įrangos komponentams neturi įtakos magnetinio lauko trukdžiai.
Įžeminimas Ekranavimas
Ekrano korpuso įžeminimas, naudojant žemę kaip magnetinio lauko kilpą, sumažina magnetinių laukų poveikį
vidinė įranga.

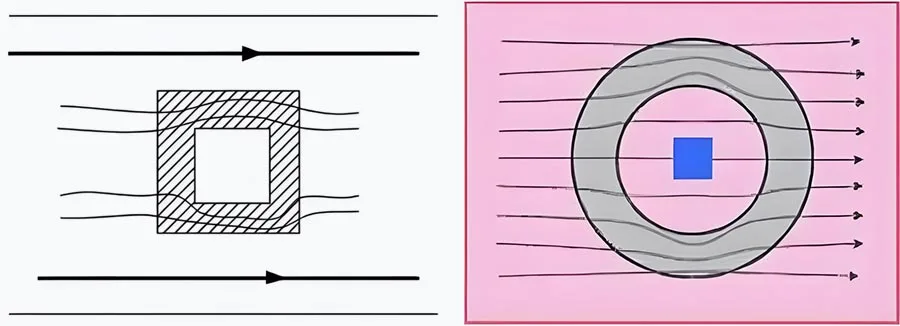

Magnetinio lauko apėjimo schema (žemo dažnio elektromagnetiniai laukai)

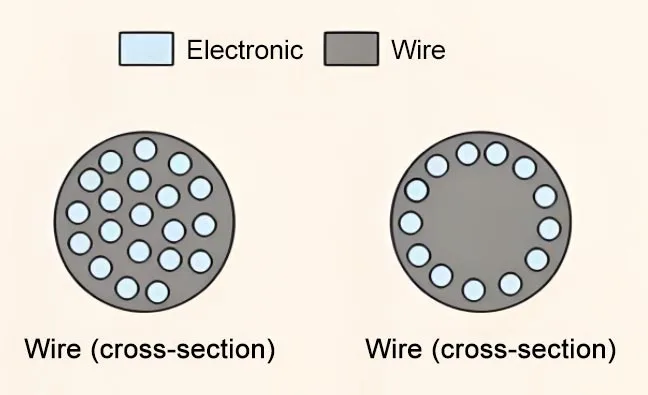

Magnetinio lauko odos efekto diagrama (aukšto dažnio elektromagnetiniai laukai)
Elektros valdymo sistemos ekranavimo įgyvendinimo planas

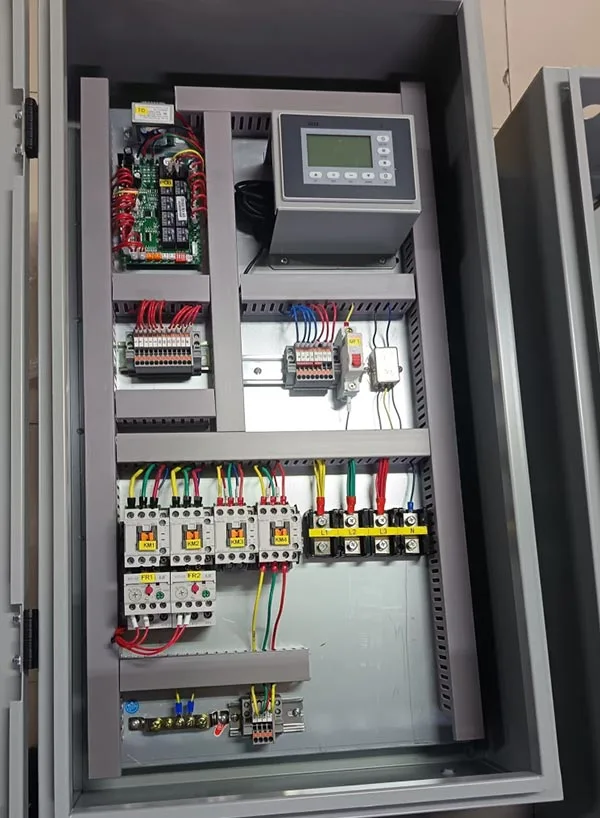

Nepriklausomas elektrinis valdymo blokas
Naudodamas visiškai uždarą metalinę valdymo dėžę, jis sukuria Faradėjaus narvelio efektą, efektyviai apsaugodamas nuo išorinių
magnetinio lauko trukdžiai.
EMI filtras
Visos įeinančios ir išeinančios linijos perjungiamos naudojant EMI filtrus, kad būtų slopinami aukšto dažnio trukdžiai ir
stabilus signalo perdavimas.
Įžeminimo sistema
Pateikiamas nepriklausomas ekranuotas įžeminimo gnybtas, atskirtas nuo pagrindinės įrangos įžeminimo sistemos. The
Įžeminimo varža yra ≤0,1Ω, kad būtų užtikrintas efektyvus įžeminimas.

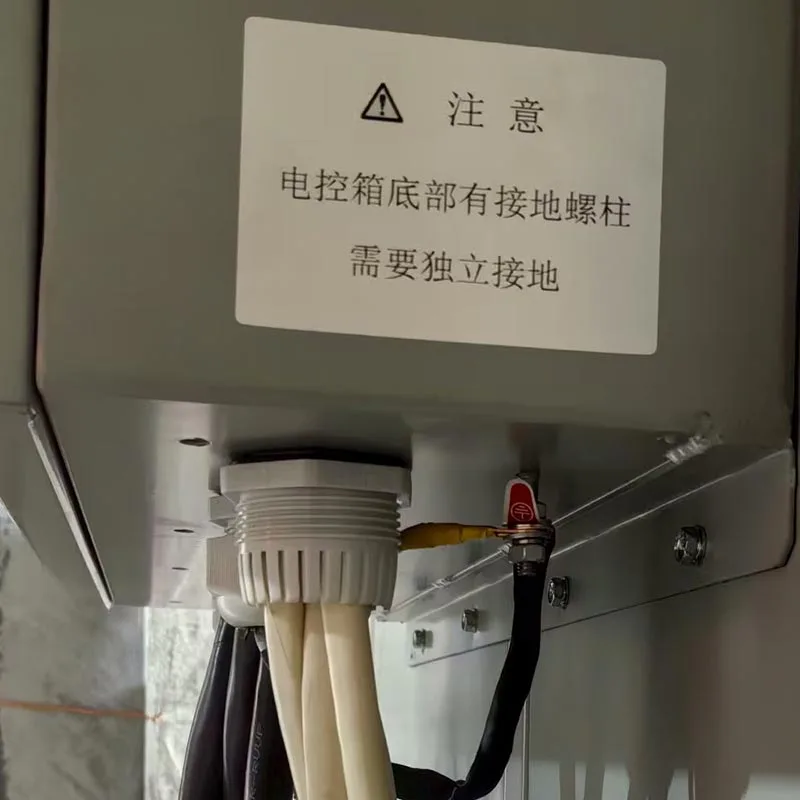

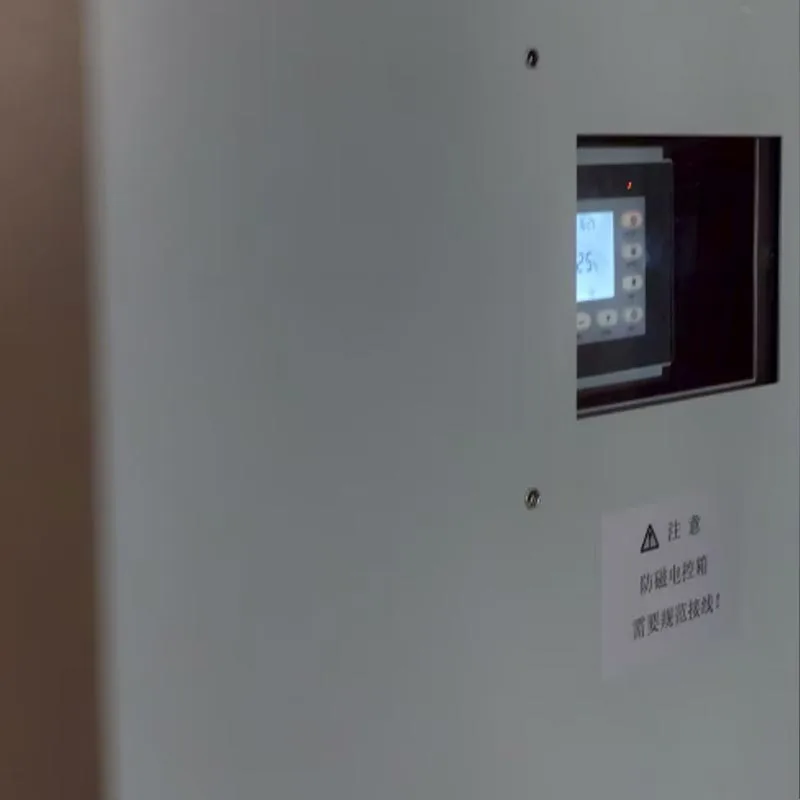

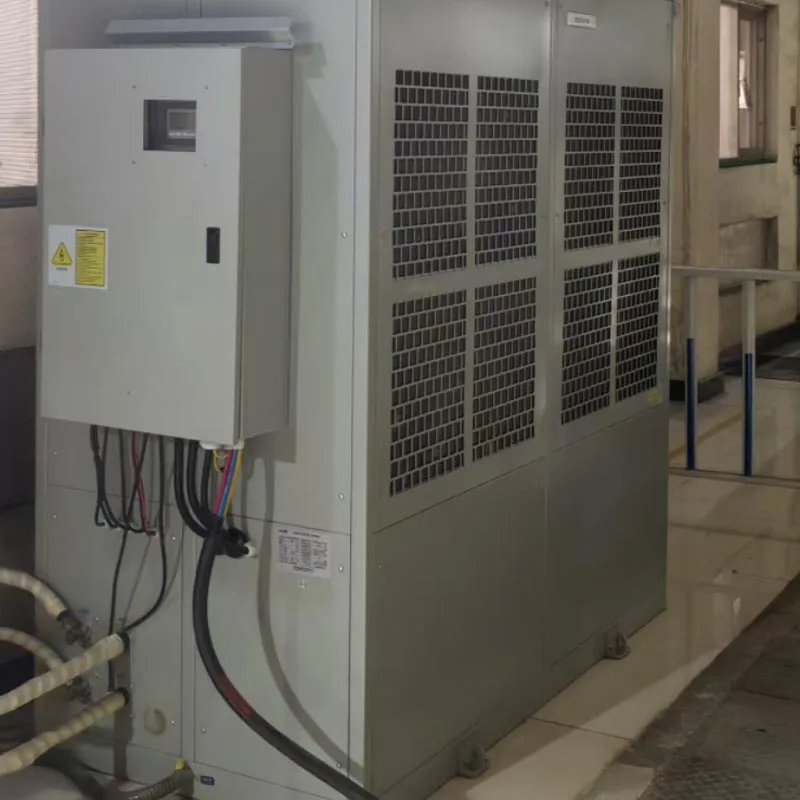

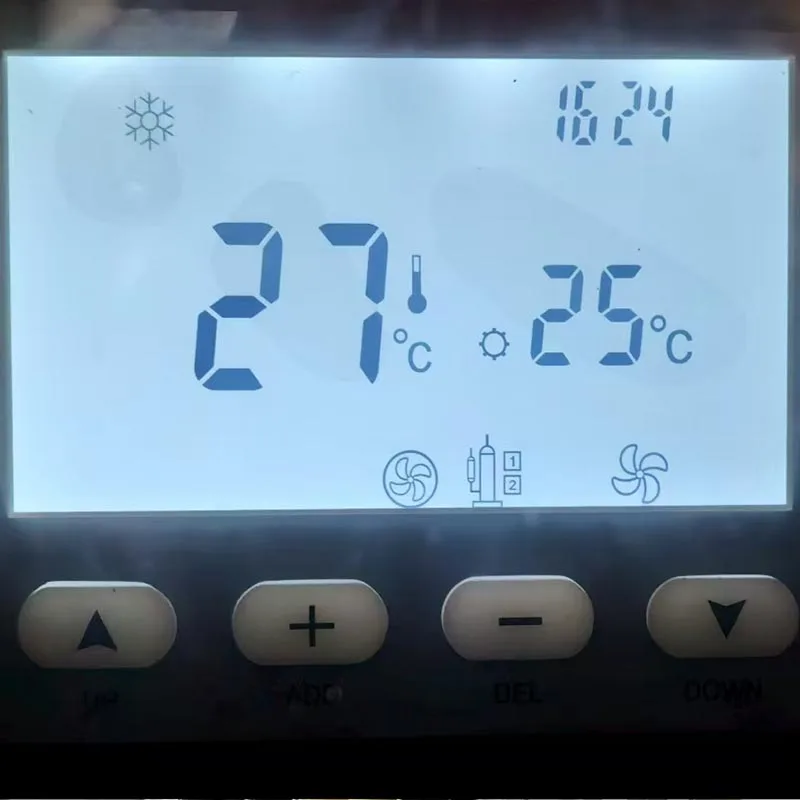

Projekto atvejai
Naujos medžiagų įmonės lauko magnetinio lauko stiprumas yra 800 GS, o patalpose - 2200 GS,
kuris kelia itin aukštus reikalavimus savo oro kondicionavimo įrangos antimagnetiniam veikimui.
Magnetui atsparus oro kondicionierius Hisurp turi nepriklausomą elektros valdymo dėžutę, ekranuotus kabelius ir
antimagnetinis variklis, efektyviai išsprendžiantis magnetinio lauko trukdžių problemą.
